TERRATEST MFG 2.0 slouží speciálně pro potřeby ploch s vysokou tuhostí. Lehká dynamická deska s nárazovou silou 7,07 kN dosahuje srovnání plochy s modulem nosnosti Ev2 vyšším než 120 MN/m2, což neumožňuje dostatečnou přesnost vyhodnocování výsledků. Z tohoto důvodu je povoleno testovat při 70 MN/m2 EVd nebo 120 MN/m2 EV2. Při tuhosti nad 120 MN/m2 nebylo možné spolehlivě stanovit korelaci se statickým testem dynamické desky. S využitím středně těžké dynamické desky však došlo ke změnám.

Dynamické zatěžovací zkoušky odpovídají německým právním předpisům pro silniční stavby TP Gestein StB část 8.2.1. Německý úřad vydal kalibrační instrukce pro středně těžkou dynamickou desku dle příslušných ustanovení TP BF-StB sekce B8.4 v březnu 2016. Středně těžká deska má oprávněný dynamický rozsah měření EVD 30 MN/m2 až 150 MN/m2. V krátkém čase lze převést lehkou dynamickou desku na středně těžkou přímo na staveništi.

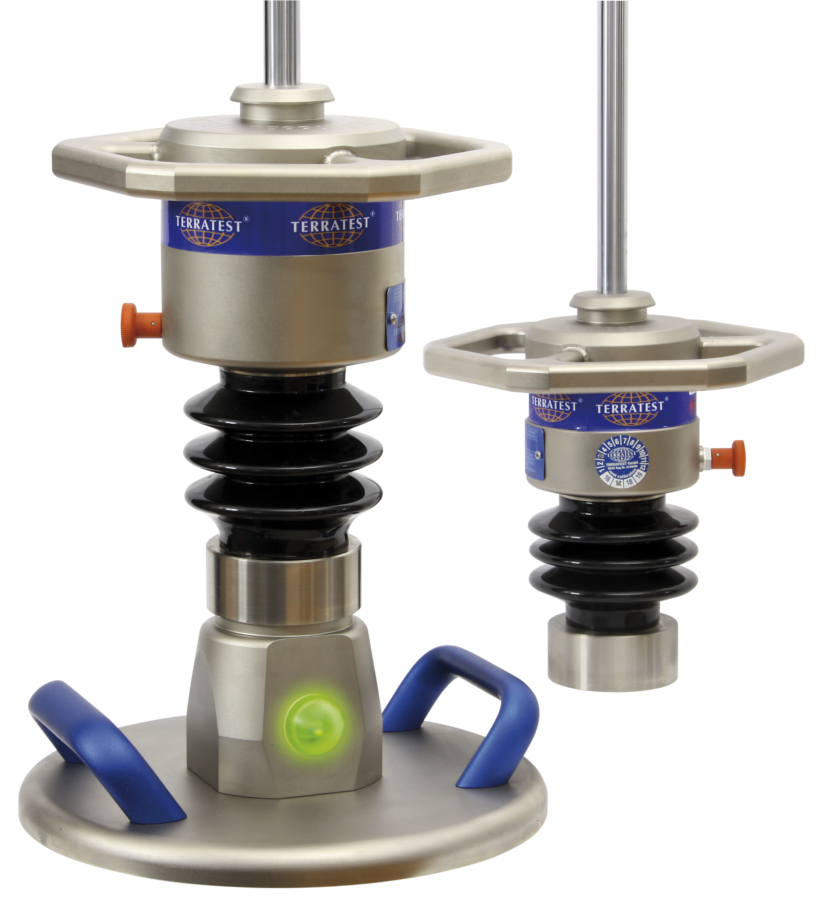

Na BAUMA 2016 TERRATEST uvedl na trh novou středně těžkou dynamickou desku, která splňuje požadavky využití na plochách s vysokou tuhostí. S nárazovou silou 14,14 kN je dynamická deska schopna testovat nosnost vrstev bez tmelů dle ZTV SoB-StB jako jsou např. proti mrazová, gumová či štěrková vrstva. Středně těžká deska může být rovněž použita na vrstvách s pozemní úpravou z s vápna nebo cementu. Zvýšená nárazová síla o velikosti 14,14 kN je dosažena díky středně těžké desce o hmotnosti 15 kg spolu s diskovými pružinami, které splňují normu DIN 2093-B 63. Maximální normální zatížení se tudíž u středně těžké dynamické desky mění z 0,1 MN/m2 na 0,2 MN/m2.
